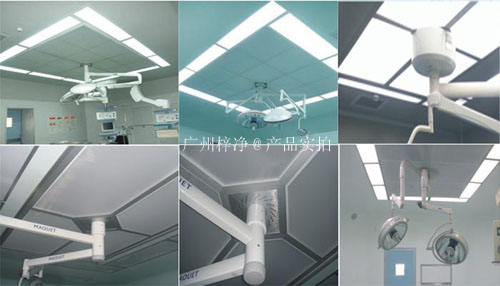

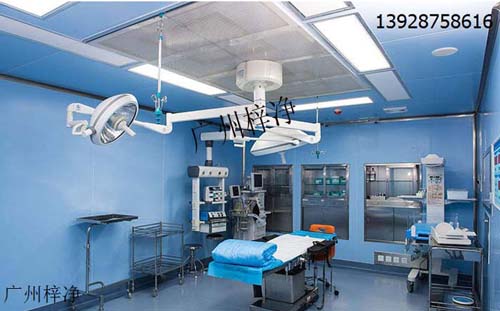

阻漏式送風天花又稱阻漏式潔凈送風天花，潔凈手術室阻漏式層流天花裝置是根據國內外阻漏技術，依托手術室潔凈送風天花及零壓密封兩項制造出來的新一代潔凈送風天花裝置，使用本設備可合理分布 潔凈室內的氣流，有效保證室內的潔凈度。阻漏式送風天花主要應用在手術室中，凈化層流手術室可分為100000級、10000級、1000級、100級四級。其中，數字越高，凈化級別越低。

阻漏式潔凈送風天花可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。阻漏式潔凈送風天花與傳統潔凈送風天花相比，有著很大的優勢。

阻漏式潔凈送風天花裝置是根據國內外的阻漏層，依托手術室潔凈送風天花以及零壓密封兩項技術制造出來的新一代潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

阻漏式送風天花在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器,在靜壓箱進風口處設均布器,下方設阻漏層。阻漏層為低阻亞高效過濾材料,阻力在40－80Pa,過濾效率在亞高效范圍內。優點是:設置阻漏層,突破了高效過濾器必須布置在送風末端的常規模式;可降低建筑層高;方便過濾器的安裝檢修;使室內含塵濃度再次降低,把潔凈區面積擴大1倍以上。適用于手術室和包括單向流百級區亂流潔凈間。

阻漏式送風天花規格尺寸及型號參數:

型號 參數:ZJC100-Ⅰ? ZJC50-Ⅱ? ZJC30-Ⅲ

過濾效率99.99%

出風風速(m/s)0.45、0.3、0.23

送風面尺寸2600－2400－1800－1400；

外形尺寸2680X2480X350≥2680X1880X350≥2680X1480X350;

法蘭尺寸1000X200(4個) 500X200(4個)? 320X200(4個)

高效過濾箱規格尺寸數量:1270X670X610(2臺)≥1270X670X610(1臺)≥670X670X610(1臺) 。

高效過濾器規格尺寸數量:610X610X295(4個)≥610X610X295(1個)≥610X610X295(2個)。

法蘭尺寸 800X500≥800X500≥ 500X320

阻漏式送風天花使用場合:Ⅰ級特別潔凈手術室、Ⅱ級標準潔凈手術室、Ⅲ級一般潔凈手術室。

阻漏式送風天花設備測試結果:

風量(m3/h)9000≥ 10100

工作面風速(m/s)0.25≥0.3

亂流度；0.27≥ 0.2

手術區潔凈度(q/l)0.5um更大值0.06≥0.5um≥大值0.06≥統計值0.07統計值0.07≥5.0um≥大值5.0um

周邊區潔凈度(q/l)0.5um大值0.94≥0.5um≥更大值0.59≥統計值0.57統計值0.27≥5.0um≥大值5.0um。

阻漏式送風天花優點:阻漏層流天花又叫層流送風天花，百級阻漏式層流送風天花裝置是根據國內外的阻漏層技術，依托手術室潔凈送風天花以及零壓密封兩項技術制造出來的新一代潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

阻漏式送風天花粗低效過濾器：阻力已超過額定初阻力60Pa，或等于2×設計或運行初阻力 3-6個月，超過標準隨時更換.

阻漏式送風天花中效過濾器：阻力已超過額定初阻力80Pa，或等于2×設計或運行初阻力 6-12個月，超過標準隨時更換。

阻漏式送風天花亞高效過濾器：阻力已超過額定初阻力100Pa，或等于2×設計或運行初阻力（低阻亞高效時為3倍）。

送風天花的設計特點:
百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。
目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合了以優缺點，釆 用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰?，把送風夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

百級送風天花采用技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。
